Tunnel Grouft
La pièce maîtresse de la nouvelle autoroute du Nord.

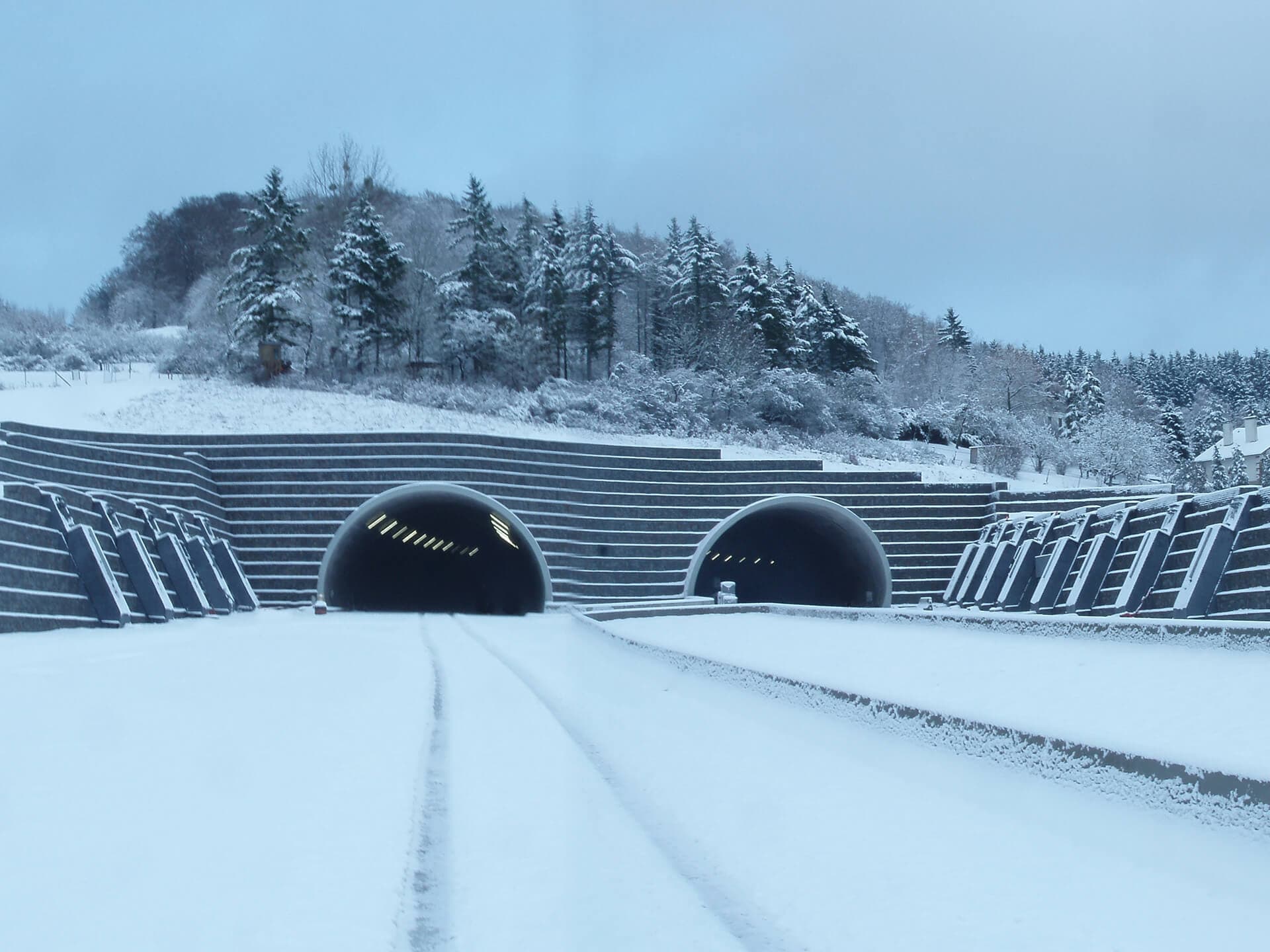

Le tunnel Grouft s’inscrit dans le cadre de la Route du Nord, et relie le “Plateau Haeschtreferbierg” au sud à la “Vallée de l’Alzette” au nord.

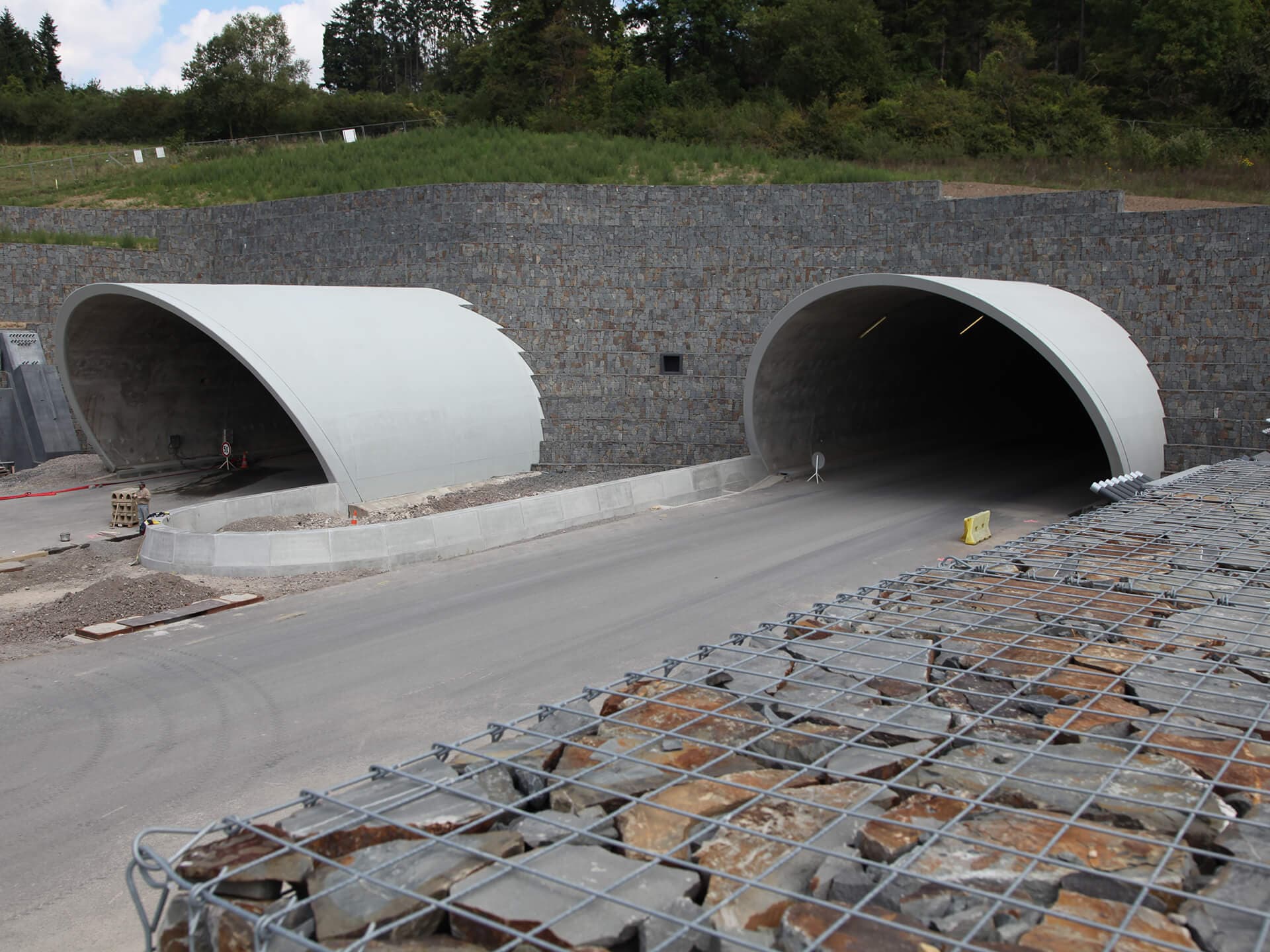

Il est composé de 2 tubes séparés à circulation unidirectionnelle.
Le tube descendant, en direction de Mersch, comporte 2 voies auxquelles s’ajoute la bretelle de sortie à l’approche de l’échangeur de Lorentzweiler. Le tube en direction de Luxembourg a été muni d’une 3e voie pour poids lourds.

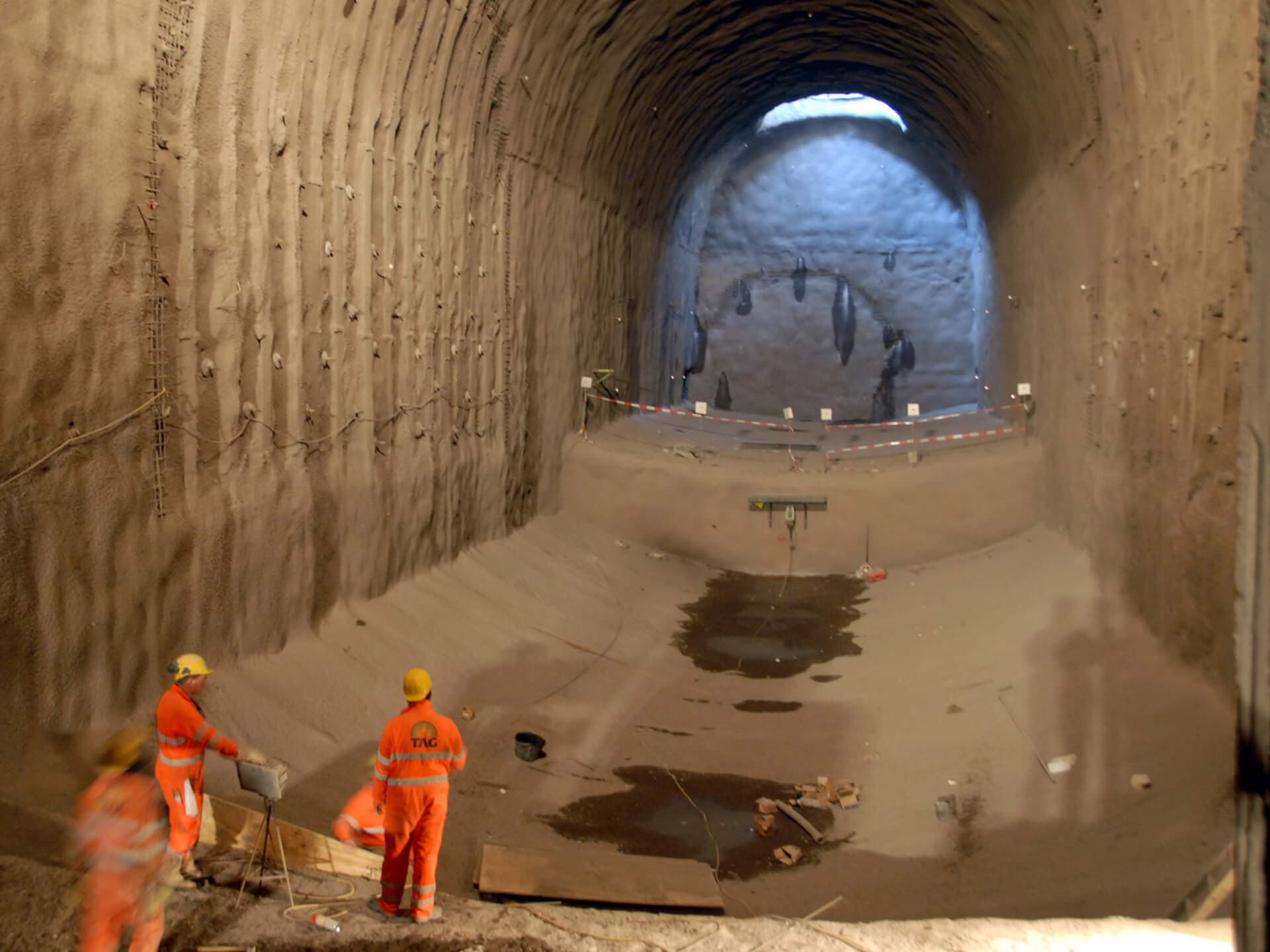

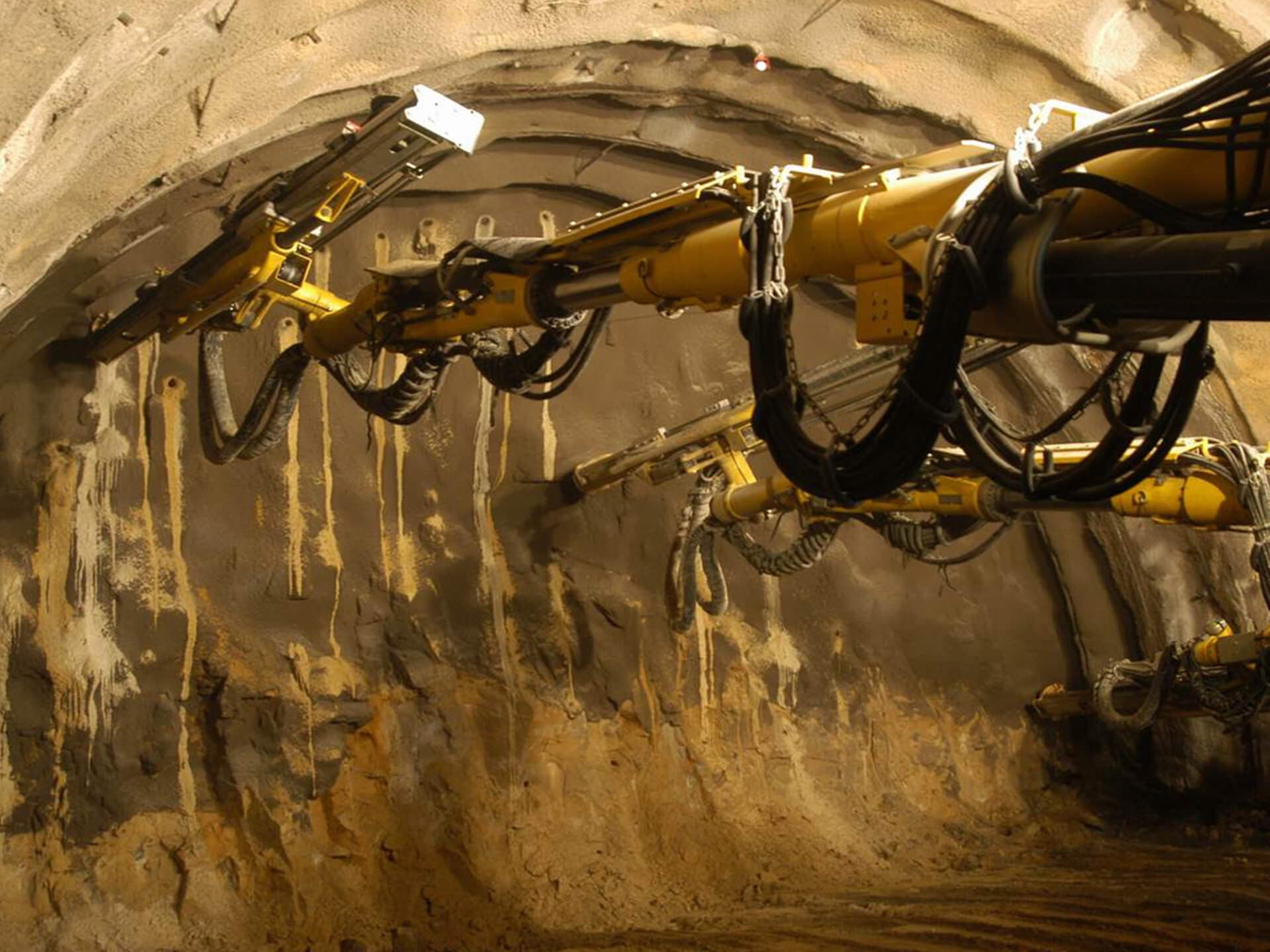

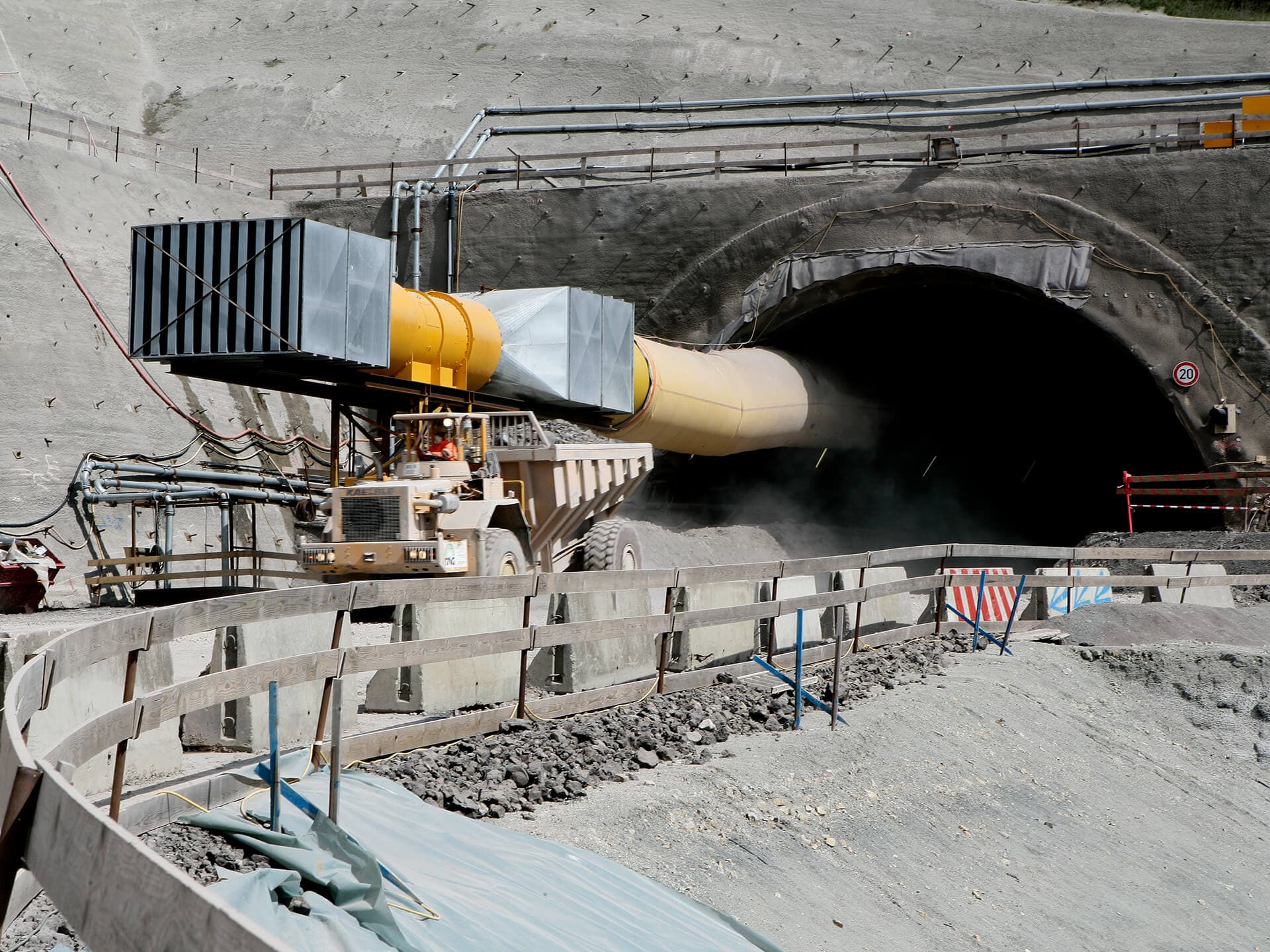

L’excavation s’est faite en attaquant du côté Nord et du côté Sud et sur les deux tubes en même temps, soit 4 fronts d’attaque simultanés.
2.966 m
Longueur en souterrain
800.000 m3
d’excavation du tunnel
170.000 m3
béton projeté et béton de revêtement
Détails de la construction
Caractéristiques de l’ouvrage :
- La largeur de l’excavation est de 11 mètres pour le tube à 2 voies et de 15,5 m pour 3 voies.
- En élévation, le tunnel accuse une pente longitudinale maximale de 4,63 % à partir du portail de la ‘Vallée de l’Alzette’, soit un dénivelé de 130 m.
- Pratiquement sur toute sa longueur, le tunnel passe sous des forêts et des champs.
L’entreprise Félix Giorgetti a été chargée des travaux suivants:
- Plateformes pour l’installation des chantiers;

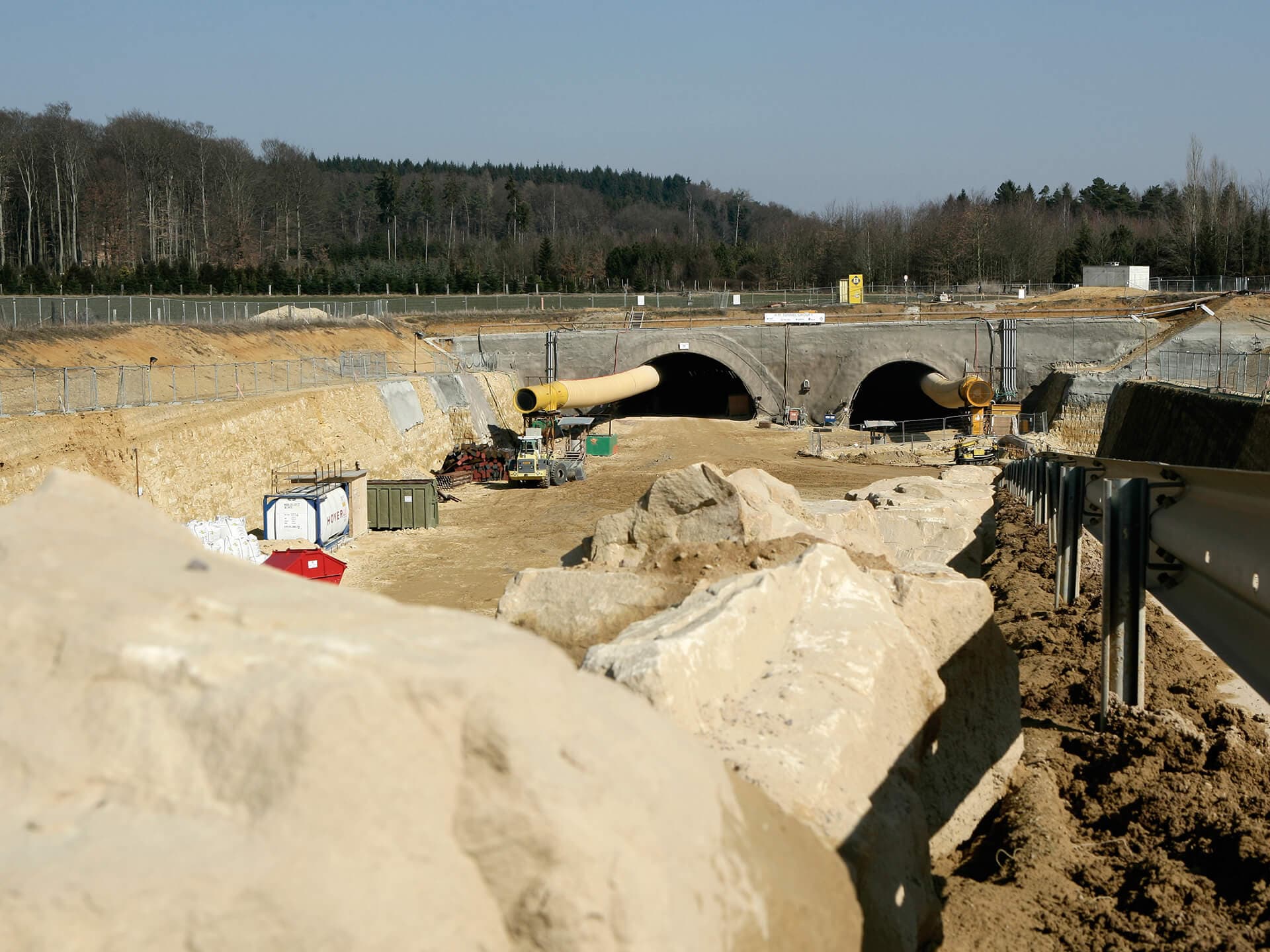

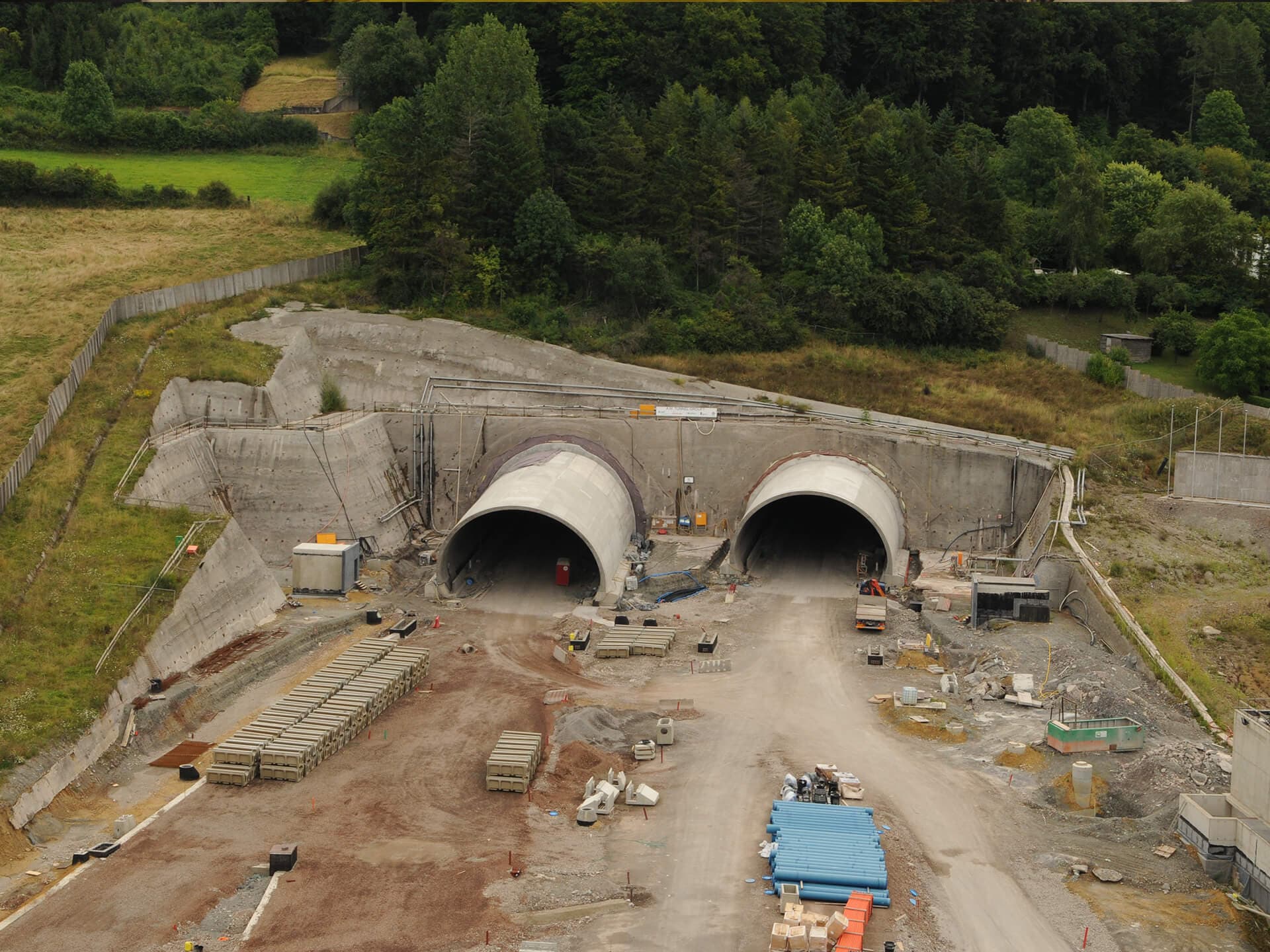

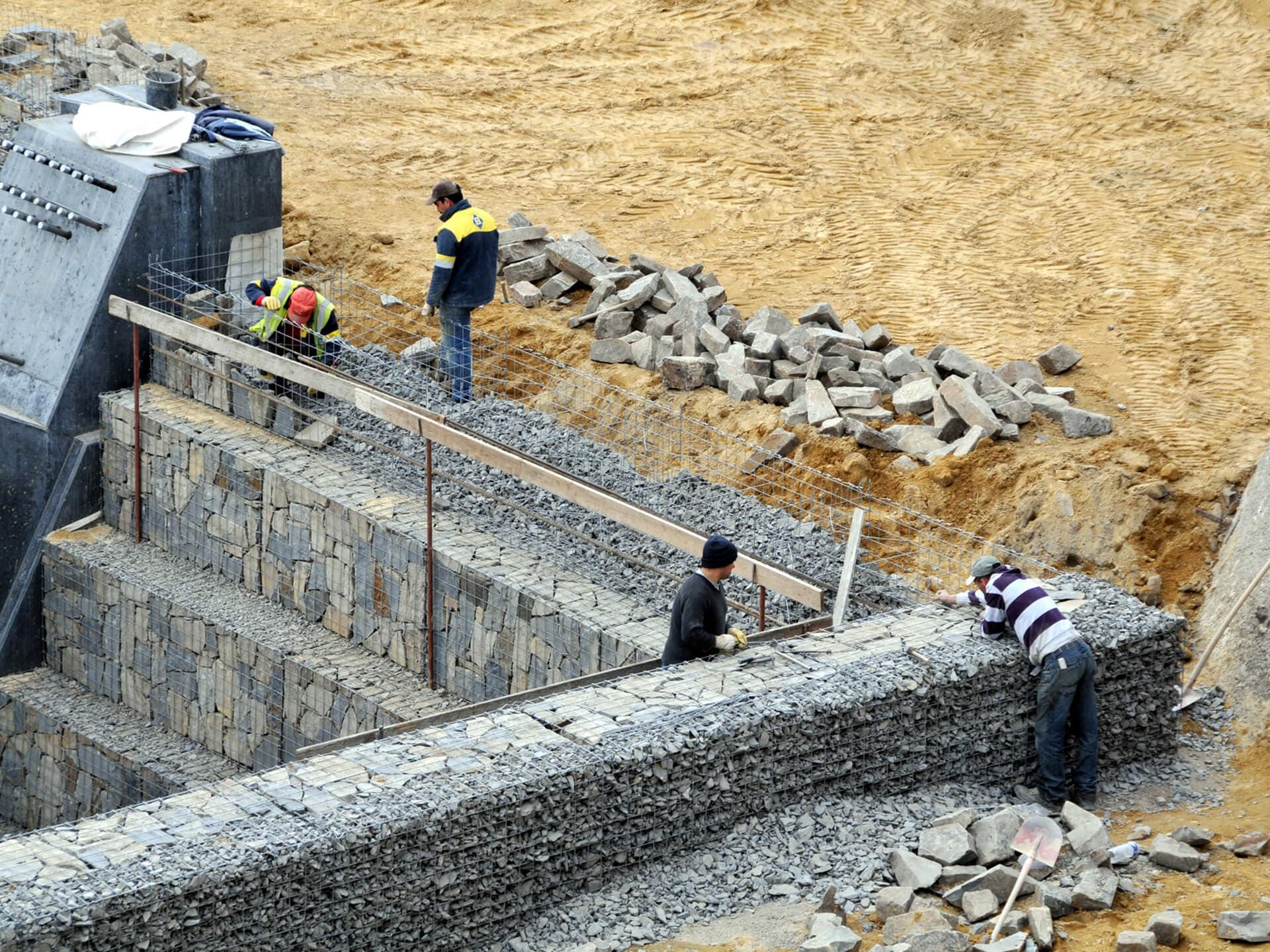

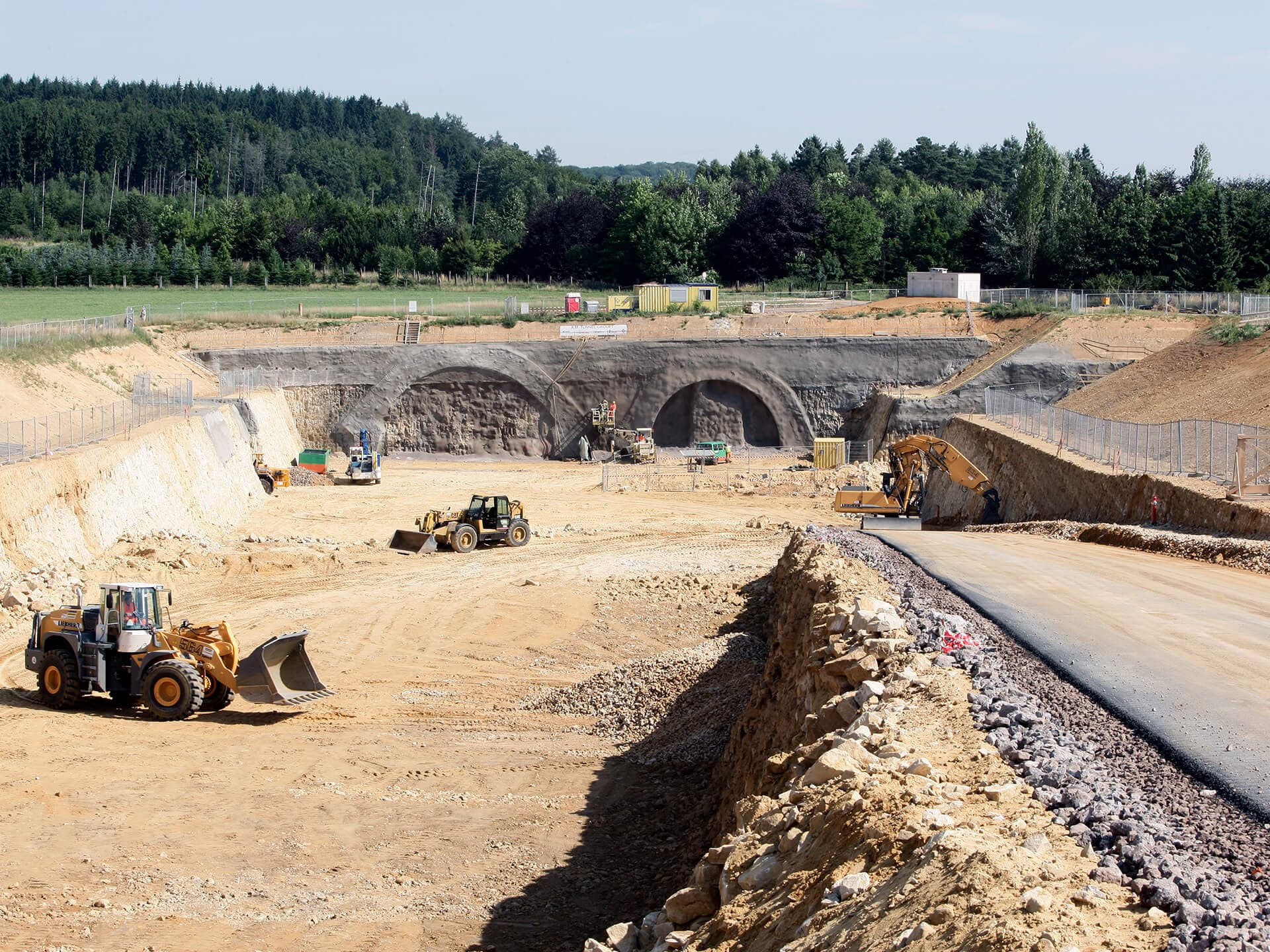

- Terrassements pour les entrées nord et sud du tunnel avec confortement des parois;

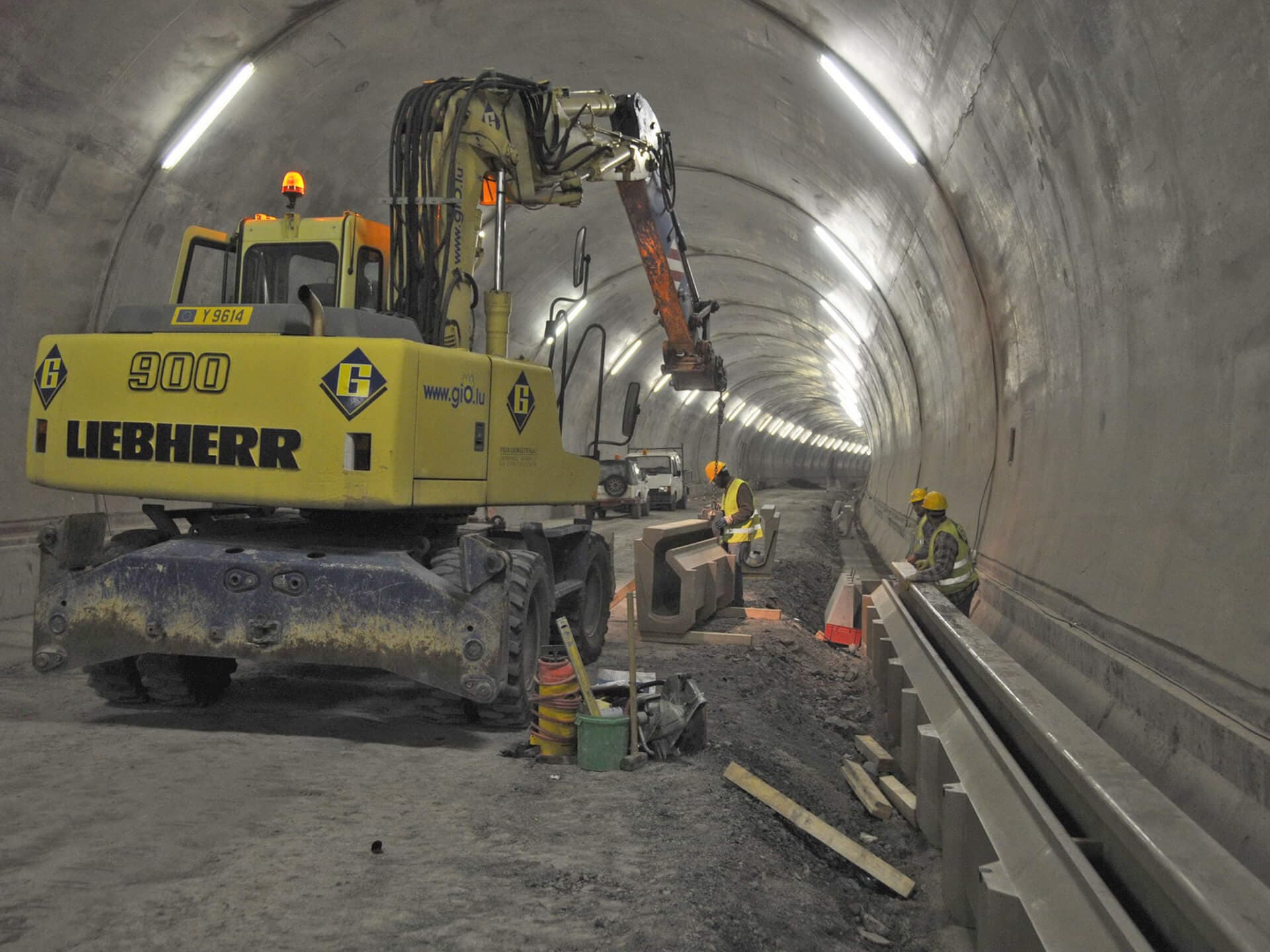

- Tous les travaux routiers à l’extérieur et à l’intérieur du tunnel.
Chiffres clés
Forme de fer à cheval et/ou de contrevoûtement (3 voies en montée / 2 voies en descente)
2 tubes parallèles
Galeries
10 galeries à une distance de 300 m chacune, dont 3 sont carrossables
Bâtiments d’exploitation
3
Baies de secours
62 baies de secours à une distance de 100 m chacune
Longueur souterraine d’excavation
2 x 2.966 m
Largeur de la chaussée
7 à 10,50 m
Largeur utile du tube
10 à 13,50 m
Dimensions
69,50 à 111,70 m² pour les profils en fer à cheval
Volume d’excavation
800.000 m3

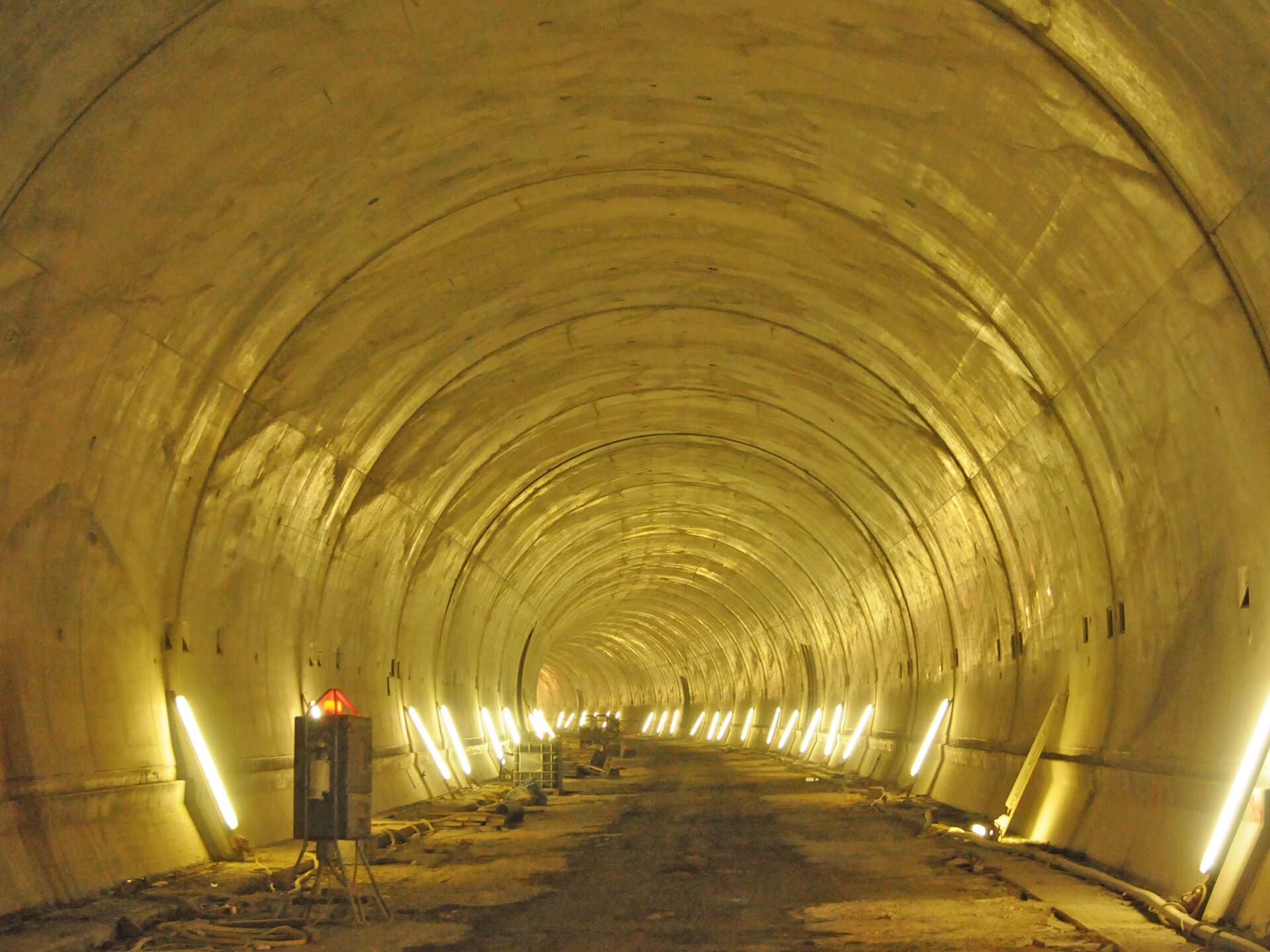

Béton de l’anneau intérieur
75.000 m3
Béton projeté de l’anneau extérieur
70.000 m3
Boulons en rocher
100.000 pièces
Soutènement métallique
11.000 t

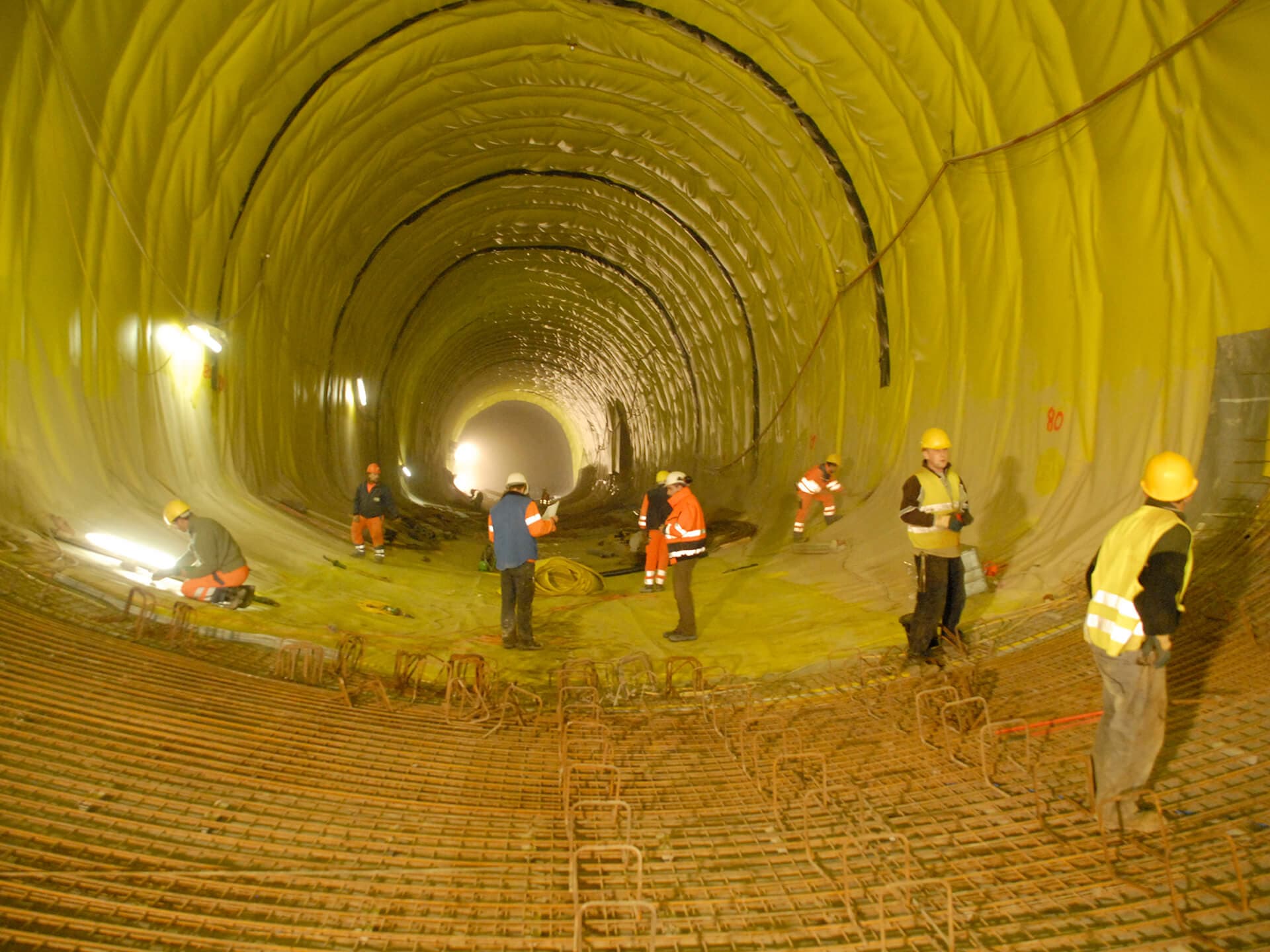

Etanchéité souterraine
190.000 m2
Pente longitudinale
max. 4,63
